InscinstechAutoTFF 자동 TFF 시스템 Unique AutoTFF Tangential Flow Filtration Systems
카세트나 할로우 파이버 막으로 시료를 농축하고 버퍼를 교환하는 접선 유동 여과(TFF) 시스템입니다. 실험실 AutoTFF075 · AutoTFF3, 파일럿 Pilot10, 생산용 Process가 있습니다.
TFF는 시료를 막 표면을 따라 흘려 보내면서 일부만 막을 통과시켜, 단백질 · 바이러스 · 핵산 같은 큰 분자는 남기고 물과 작은 분자는 빼냅니다. 같은 부피의 새 버퍼를 넣으며 걸러 내면 버퍼가 바뀝니다(정용량 투석, DF). AutoTFF는 공급 펌프, 입구 · 잔류 · 투과 압력 센서, 탱크 저울, 압력 조절 밸브를 소프트웨어로 제어해 농축과 DF를 자동으로 진행합니다. 모델과 하위 형식(L · M · MD)에 따라 자동화 범위가 다르므로 아래 표에서 모델별로 확인하세요.
주요 용도
- 항체 · 재조합 단백질 · mRNA · 핵산 · 바이러스 벡터의 농축과 버퍼 교환
- 청징(정밀여과)
- TFF 공정 개발, 막 수명 시험(제조사 소개)
이런 고객에게 맞습니다
- mL ~ L 규모 시료를 농축 · 버퍼 교환하는 연구실(075 · 3)
- 수 L 이상을 처리하는 파일럿 공정(Pilot10)
- 생산 규모 맞춤 TFF가 필요한 경우(Process)
작동 방식
무엇을 측정하나
입구 · 잔류 · 투과 압력(075-L은 2개), 순환 탱크 무게와 투과액 무게. 전도도 · pH · 유량 · UV는 모델별 선택 사양입니다.
무엇을 제어하나
공급 펌프를 일정 유량이나 일정 압력으로 돌리고, 잔류 쪽 자동 압력 조절 밸브로 TMP를 맞춥니다(075-L은 수동 밸브). 탱크 무게로 농축 종료와 정용량 DF를 제어합니다.
자동으로 진행하는 단계

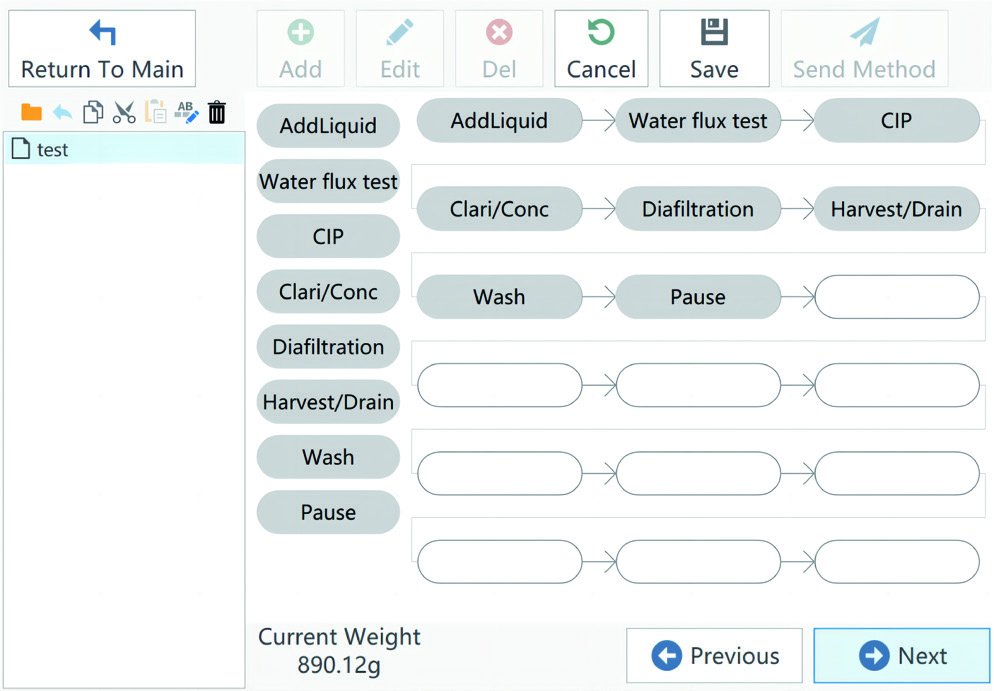

채움 → 수투과도 시험 → 청징 · 농축 → 정용량 DF → 회수 · 배출 → CIP · 플러시를 방법 모듈로 묶어 실행합니다. 075 · 3에는 TMP 최적화 · DF 시작점 최적화 기능이 있습니다.
자동 DF에 필요한 것
정용량 DF는 보충(transfer) 펌프가 버퍼를 계속 넣어 이뤄집니다. 보충 펌프는 075-M · MD, AutoTFF3, Pilot10에서 선택 사양이고, 075-L에는 없습니다.
모델별 자동화 범위

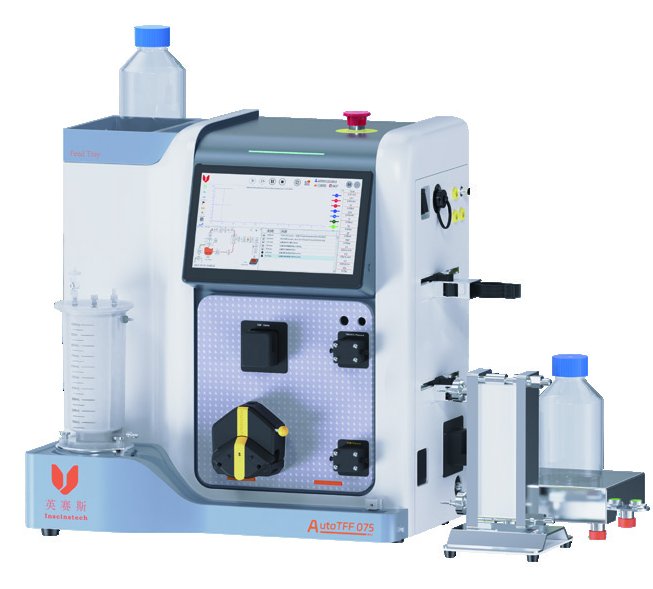

- AutoTFF075-L: 공급 펌프 · 압력 센서 2개 · 탱크 저울 기본, 잔류 · 투과 압력은 수동 밸브로 조절. 보충 펌프 선택 불가
- AutoTFF075-M · MD: 잔류 자동 압력 조절 밸브, 투과 압력 센서, 투과 저울(6 kg) 기본. 보충 펌프 선택 시 자동 정용량 DF

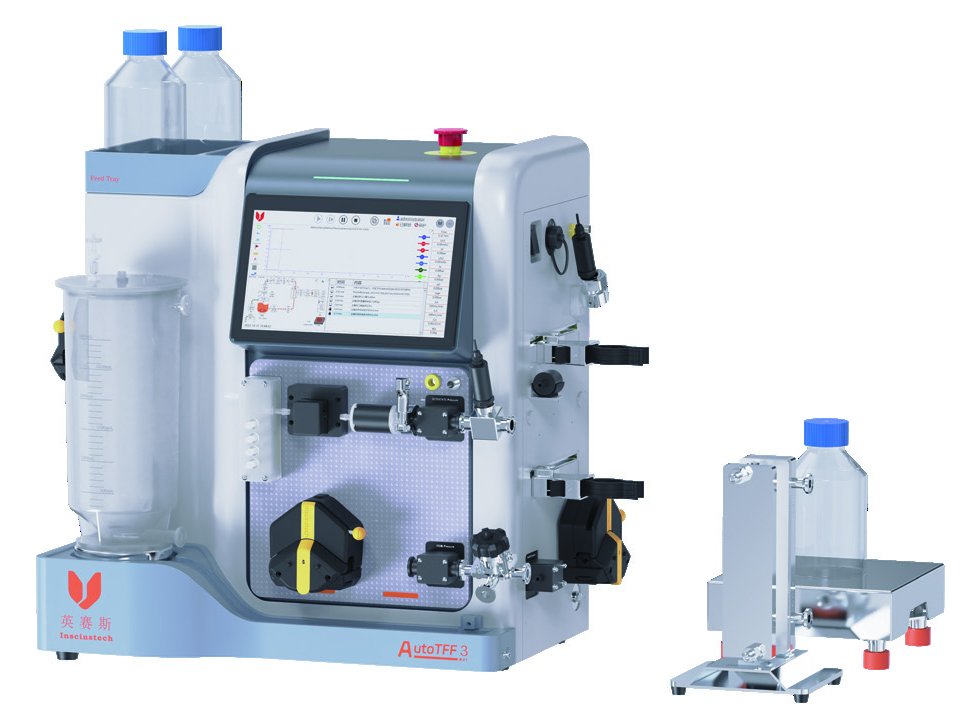

- AutoTFF3-M · MD: 075-M · MD와 같은 방식, 탱크 3 L · 막 0.5 m²까지
- AutoTFF Pilot10: 전동 다이어프램 밸브로 TMP 자동 제어, 투과 초음파 유량계 기본. 보충 펌프 · 막 홀더는 선택
한 모델의 기능을 제품군 전체의 기능으로 보지 않습니다. 구성표 기준이며, 최종 구성은 견적 때 모델별로 확인합니다.
모델별 사양
| 항목 | AutoTFF075 (-L · -M · -MD) | AutoTFF3 (-M · -MD) | AutoTFF Pilot10 | AutoTFF Process |
|---|---|---|---|---|
| 규모 | 실험실 (탁상형) | 실험실 (탁상형) | 파일럿 | 생산 (맞춤 제작) |
| 막 면적 | 50 cm² ~ 0.1 m² | 50 cm² ~ 0.5 m² | 0.1 ~ 2.5 m² | 공정에 맞춰 설계 |
| 순환 탱크 | 1 L 기본 (50 · 250 · 500 mL 선택) | 3 L 기본 (50 · 250 · 500 · 1,000 mL 선택) | 10 L | 공정에 맞춰 설계 |
| 최소 순환 부피 | 20 mL | 60 mL | 300 mL | — |
| 공급 펌프 | L · M: 연동 펌프 / MD: 4중 다이어프램, 0 ~ 700 mL/min | 연동 0 ~ 2,300 mL/min / 다이어프램 0 ~ 3,000 mL/min | 다이어프램 펌프 0 ~ 10 L/min | — |
| 보충 펌프 (DF용) | M · MD 선택 (0 ~ 600 mL/min), L 없음 | 선택 (0 ~ 1,200 mL/min) | 선택 (0 ~ 3,000 mL/min) | — |
| 최대 공급 압력 | 5 bar | 5 bar | 4 bar | — |
| 압력 센서 | 3개 (L: 2개) | 3개 | 3개 | — |
| TMP 제어 | M · MD 자동 / L 수동 밸브 | 자동 | 자동 (전동 다이어프램 밸브) | 수동 · 반자동 · 자동 선택 |
| 무게 측정 | 탱크 저울 기본, 투과 6 kg(M · MD), 25 kg 선택 | 탱크 · 투과 6 kg 기본, 25 kg 선택 | 탱크 저울 0 ~ 20 kg | — |
| 막 홀더 | 0.1 m² 홀더 · 다기능 클램프 기본 | 0.1 m² 카세트 최대 5장 홀더 기본 | 0.1 · 0.5 m² 홀더, 할로우 파이버 지지대 선택 | — |
| 연결 | Luer Lock | TC25 또는 바브 | Tri-Clamp (1/2″) | — |
| 막 모듈 | 별도 선정 | 별도 선정 | 별도 선정 | 별도 선정 |
제조사 AutoTFF075 · AutoTFF3 · Pilot10 리플렛(중문 · 영문)과 공식 제품 페이지 기준. Process는 제품 페이지 설명만 있어 수치를 싣지 않았습니다.
선택 기준
- 처리 부피와 목표 농축 배수 → 탱크 크기와 최소 순환 부피
- 막 형식(카세트 · 할로우 파이버)과 면적 → 홀더 · 모델
- 자동 정용량 DF가 필요하면 보충 펌프 포함 구성(075-M · MD 이상)
- 공급 펌프 형식(연동 · 다이어프램)은 유량과 튜빙 · 세척 방식에 맞춰 고릅니다
구성 요소와 공급 구분
TFF 시스템을 이루는 요소와 기본 포함 · 선택 · 별도 준비를 나눴습니다(AutoTFF075-M 기준, 다른 모델은 위 사양표 참고).
| 구성 요소 | 역할 | 공급 구분 |
|---|---|---|
| 공급 펌프 · 제어부 | 시료를 막으로 보내고 유량 · 압력 모드로 운전 | 기본 포함 |
| 압력 센서 (입구 · 잔류 · 투과) | 압력 측정, TMP 계산 | 기본 포함 |
| 잔류 쪽 자동 압력 조절 밸브 | TMP 자동 조절 | 기본 포함 |
| 순환 탱크 · 탱크 저울 · 투과 저울 | 부피 · 무게로 농축 · DF 종료 판단 | 기본 포함 |
| 보충 펌프 | 버퍼를 넣어 정용량 DF | 선택 |
| 전도도 · pH · 유량계 · 투과 UV | DF 종료 확인, 공정 기록 | 선택 |
| 막 모듈 (카세트 · 할로우 파이버) | 분리 자체를 하는 소모품 | 별도 구매 |
| 튜빙 | 펌프 · 막 · 탱크 연결 | 구성에 따라 |
막 모듈은 시료 · 분자량 컷오프 · 면적에 맞춰 따로 고릅니다. 튜빙 포함 범위는 견적 때 확인합니다.
설치 · 운전 조건
- 075 · 3은 실험실 벤치에 놓는 탁상형입니다.
- Pilot10과 Process는 설치 공간 · 전원 · 배관 연결을 제조사와 확인합니다.
자주 묻는 질문
막(카세트)도 함께 주나요?
완전 자동으로 버퍼 교환이 되나요?
견적 · 데모를 요청할 때 알려 주실 정보
- 시료 종류와 처리 부피, 목표 농축 배수 · 버퍼 교환 횟수
- 쓰려는 막(카세트 · 할로우 파이버), 분자량 컷오프, 면적
- 자동 DF · 기록이 필요한지
- 지금 쓰는 TFF 장비가 있으면 그 구성
근거 자료(2026-10-15 확인): AutoTFF075 제품 페이지(영문) · AutoTFF3 제품 페이지(영문) · AutoTFF Pilot10 제품 페이지(영문) · AutoTFF Process 제품 페이지(영문) · AutoTFF075 리플렛(한국어판)
기술자료
- Unique AutoTFF075 제품 자료 (한국어판)Inscinstech · 제품 리플렛 · 한국어 · 1.3 MB
- Unique AutoTFF3 제품 자료 (한국어판)Inscinstech · 제품 리플렛 · 한국어 · 1.2 MB
- Unique AutoTFF Pilot10 제품 자료 (한국어판)Inscinstech · 제품 리플렛 · 한국어 · 5.2 MB
- iSmartFlo 스마트 바이오 펌프 제품 자료 (한국어판)Inscinstech · 제품 리플렛 · 한국어 · 530 KB
- Unique AutoTFF075 Product Leaflet (English)Inscinstech · 제품 리플렛 · English · 1.1 MB
- Unique AutoTFF3 Product Leaflet (English)Inscinstech · 제품 리플렛 · English · 1.1 MB
- Unique AutoTFF Pilot10 Product Leaflet (English)Inscinstech · 제품 리플렛 · English · 2.4 MB
- Unique AutoPreS · AutoPure 단백질 정제 시스템 카탈로그 (비투바이오, 20쪽 · 2026-10-15 개정)Inscinstech · 카탈로그 · 브로셔 · 한국어 · 2.2 MB
CoA·데이터 시트 등 목록에 없는 자료는 자료 요청으로 받아 보실 수 있습니다.
제품 사양과 규제 적합성(GMP, 약전 등)은 제조사 문서를 기준으로 하며, 비투바이오는 국내 공급과 문의 대응을 맡습니다. 연구용·공정용 적합 여부는 사용 목적에 맞춰 확인해 드립니다.
